RECOMENDACIONES PARA UN CORRECTO DISEÑO DE SALA DE SOPLANTES

14 de abril de 2020

El correcto dimensionamiento de los equipos de aireación puede verse afectado, si no prestamos suficiente cuidado en el diseño de la sala que los ubica. Su eficiencia, sus prestaciones e incluso su fiabilidad, quedarían en riesgo si descuidamos las buenas prácticas en el diseño y construcción de la sala, su cálculo de ventilación, dimensionamiento de tuberías y conexiones. Desde Aerzen Ibérica, te mostramos las recomendaciones basadas en el estudio y conocimiento de nuestros compañeros Ismael Delgado, sales easten Spain e Iker Bidart, sales northern Spain.


En muchas ocasiones las ingenierías y clientes que instalan nuestros equipos nos consultan respecto a las condiciones de instalación. Desde Aerzen Ibérica nos sentimos comprometidos en trasladar a nuestros colaboradores, todo el conocimiento acumulado en este campo tras la dilatada experiencia en sistemas de aireación. Empecemos por el diseño de la sala…

SALA

1. Las puertas y accesos deben ser suficientemente amplios. Debe ser posible cerrar, y mantener cerrada correctamente cualquier puerta de la sala.

2. Disponer de un mecanismo de elevación que permita extraer o ensamblar componentes de las soplantes para el mantenimiento.

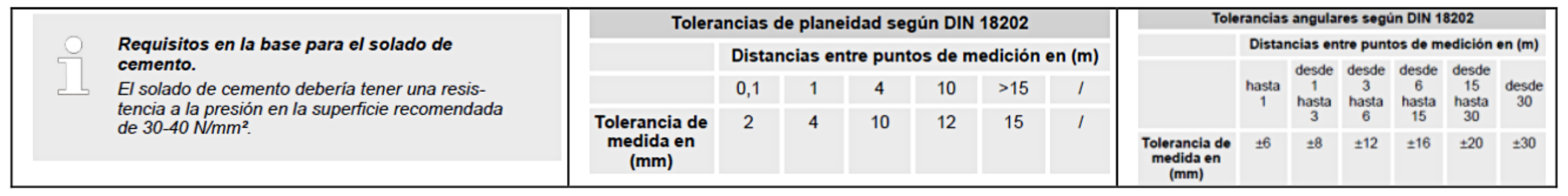

3. El suelo debe ser liso y estar correctamente nivelado, libre de inclinaciones. Considerar las cargas estáticas, siendo las cargas dinámicas negligibles. Debe estar libre de vibraciones.

4. Parte del diseño, en cuanto a los materiales a emplear, debe considerar aspectos relacionados con la absorción – reducción de presión sonora. Este punto merecerá un post propio que trataremos más adelante.

5. Los equipos Aerzen Generación 5 pueden ser instalados en modo “side by side”, permitiendo eliminar los pasillos intermedios entre soplantes. El mantenimiento se efectúa por el lado del manguito de conexión al colector y por la parte frontal de la máquina. Este montaje permite el ahorro de metros cuadrados construidos en la sala.

6. Los armarios de potencia, los posibles arrancadores o variadores de frecuencia, así como resto de elementos electrónicos, es conveniente que estén en sala anexa, aislados de fuentes adicionales de calor, ruidos y vibraciones, instalados por tanto en ambientes más favorables. Esto también permitirá condiciones más idóneas para actuaciones de mantenimiento.

VENTILACIÓN DE SALAS

Durante la operación de soplantes o compresores de desplazamiento positivo, una parte del consumo energético se transmite al ambiente en forma de calor (radiación).

En numerosas ocasiones, nos encontramos con salas de soplantes con ventilación deficiente. Incluso observamos que el caudal de entrada de aire al interior de la sala es inferior al caudal de aire aspirado por los equipos. Como consecuencia, la temperatura del interior de la sala aumenta, la eficiencia de los equipos disminuye, y sus condiciones operativas se vuelven desfavorables, incrementando el riesgo de fallo.

Factores como potencia nominal instalada, factor de radiación de los motores, densidad del aire, caudal teórico de refrigeración, y otros, deben ser considerados. Pueden ser de ayuda las siguientes consideraciones:

1. Las superficies de entrada de aire deben permitir el paso del caudal de aire necesario para compensar el caudal total aspirado por las soplantes, y que además no se exceda un incremento de temperatura en la sala por encima del máximo permitido que se desee (generalmente entre 5 y 10 oC).

2. Un ventilador – extractor, será imprescindible para evacuar el calor, especialmente si el incremento de temperatura en el interior de la sala respecto a la temperatura exterior debe ser inferior a 10 oC.

3. Si la aspiración de los equipos es del exterior de la sala, conducida por tubería, igualmente se hace necesario el uso de un extractor para evacuar el calor irradiado. Por tanto, también se debe permitir acceso de aire fresco a través de superficie de aireación que permita en este caso el paso del caudal equivalente al extractor.

Aerzen Ibérica S.A.U. una vez más quiere contribuir al correcto diseño y dimensionamiento, y pone a disposición de nuestros colaboradores, a través de nuestra web, su herramienta de cálculo:

­

Calculadora de ventilación de salas

TUBERÍAS

Más allá del dimensionamiento del tamaño del colector de aire en función de la velocidad lineal en su interior, son varias las consideraciones que podemos tratar:

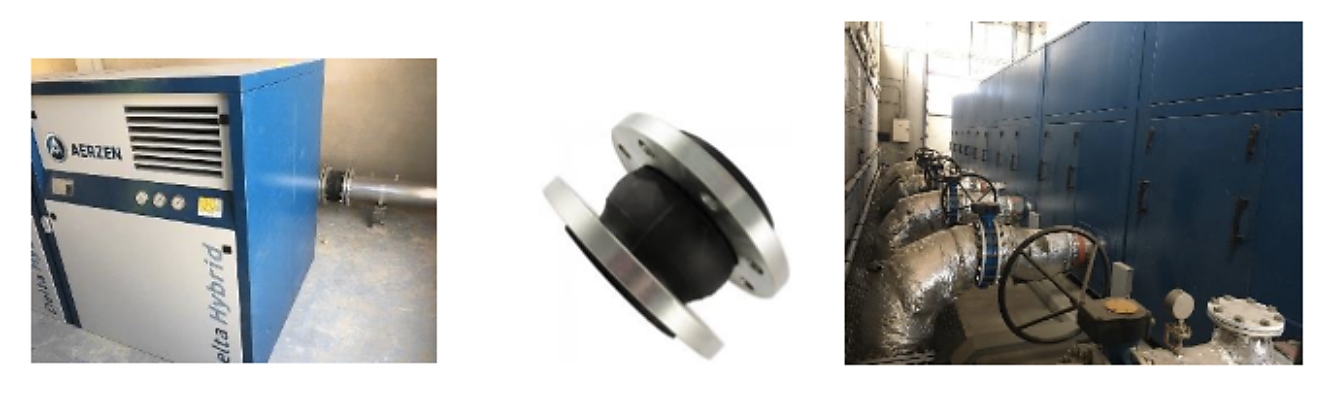

1. El conexionado con la soplante suele ser mediante manguito elástico y abrazaderas. Opcionalmente, se ofrece la posibilidad de conexión mediante brida y compensador. Esta última opción facilita la instalación y reduce el riesgo de fugas de aire (y sus costes asociados). Cuanto mayor sea el diferencial de presión de trabajo, más recomendable se hace la conexión mediante brida y compensador.

2. La velocidad lineal recomendada para aire en tubería a presión, comprende el rango de 8 a 30 m/s. Seleccionar un DN inferior, provocará una pérdida de carga excesiva y por consiguiente un aumento en el diferencial de presión de trabajo, incrementando significativamente los consumos energéticos en operación.

3. Dado que el aire a salida de soplante puede llegar hasta valores de 120 oC de temperatura (e incluso algo más), siempre es recomendable la instalación de compensadores elásticos que absorban dilataciones y posibles vibraciones.

4. Por el mismo motivo, es conveniente considerar un aislamiento térmico, como medida preventiva en el ámbito de PRL, así como para evitar la radiación de calor adicional a la sala de soplantes.

5. Los soportes o elementos de soporte para tuberías, así como pasos de pared, deben ser suficientemente flexibles para absorber ruidos estructurales, siendo preferible evitar el contacto entre metales.

6. Evitar ramales muertos.

7. Las conexiones de las tuberías de salida de las soplantes con el colector de aire principal, deben ser suaves, curvadas, y evitando entradas en “T”.

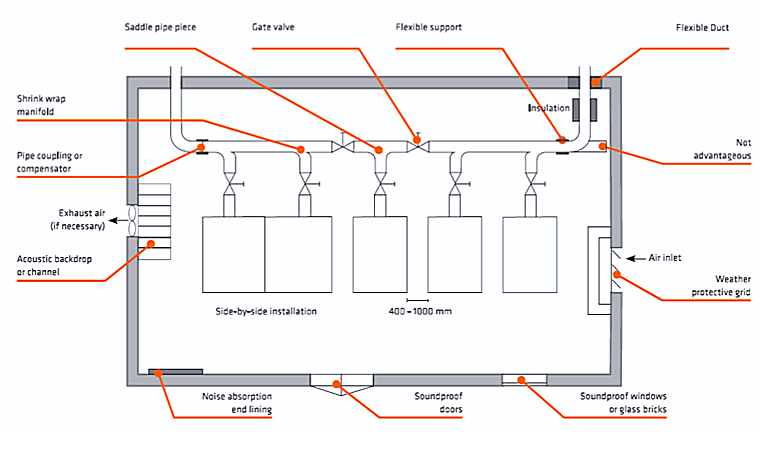

EJEMPLO

- El diseño es donde la ciencia y el arte empatan -
Robin Mathew.
